Rohrkabelschuhe und Verbinder für eine sichere Verbindung
Unsere Rohrkabelschuhe und Verbinder
Weitere Ausführungen & Informationen finden Sie in unserem Katalog „Kabelverbindungen“.

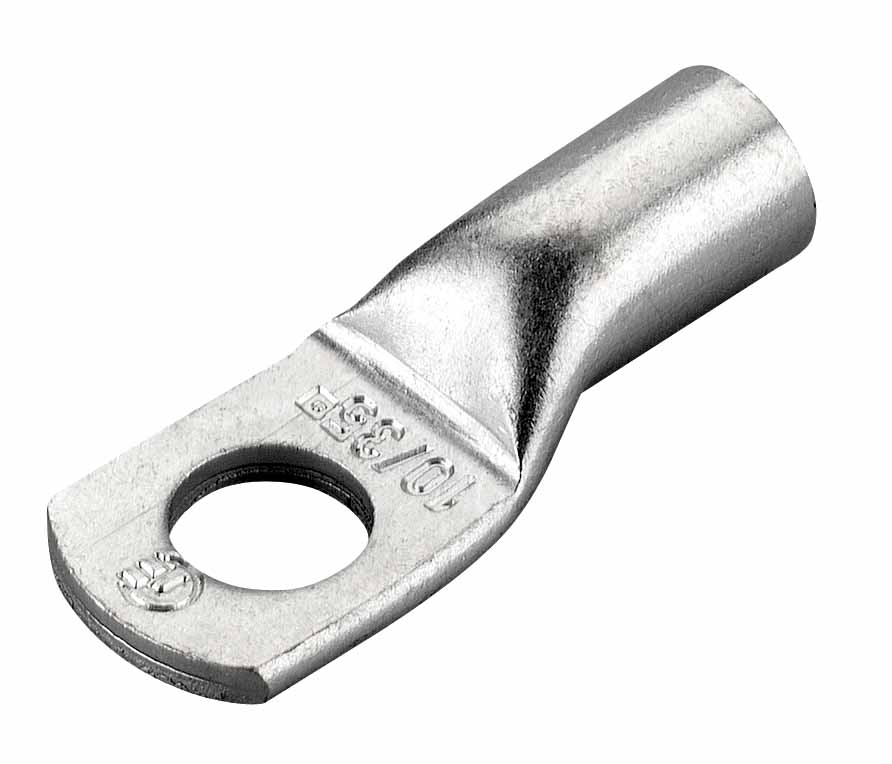

CU-Rohrkabelschuhe, Standardausführung
Merkmale
- Gesamtquerschnitt: 0,75 - 400 mm²
- Querschnitt 0,75 - 4 mm² mit Sichtloch
- Material E-Cu gemäß EN 13 600
- Oberfläche galvanisch verzinnt
- Für mehrdrähtige Rundleiter und rundgedrückte Sektorleiter gemäß VDE 0295 Klasse 2
- Auf Wunsch auch ab 6 mm² mit Sichtloch lieferbar

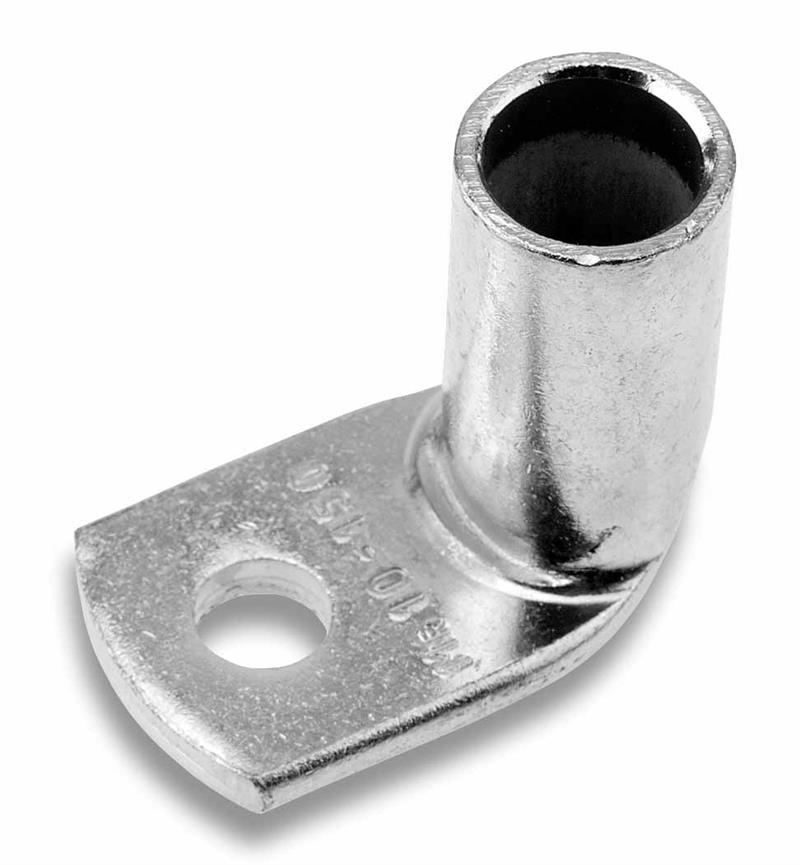

CU-Rohrkabelschuhe, Standardausführung 90° gewinkelt
Merkmale
- Gesamtquerschnitt: 6 - 240 mm²
- Material E-Cu gemäß EN 13 600
- Oberfläche galvanisch verzinnt
- Für mehrdrähtige Rundleiter und rundgedrückte Sektroleiter gemäß VDE 0295 Klasse 2
- Auf Wunsch auch mit Sichtloch lieferbar
- Auf Wunsch auch in 45° gewinkelt lieferbar

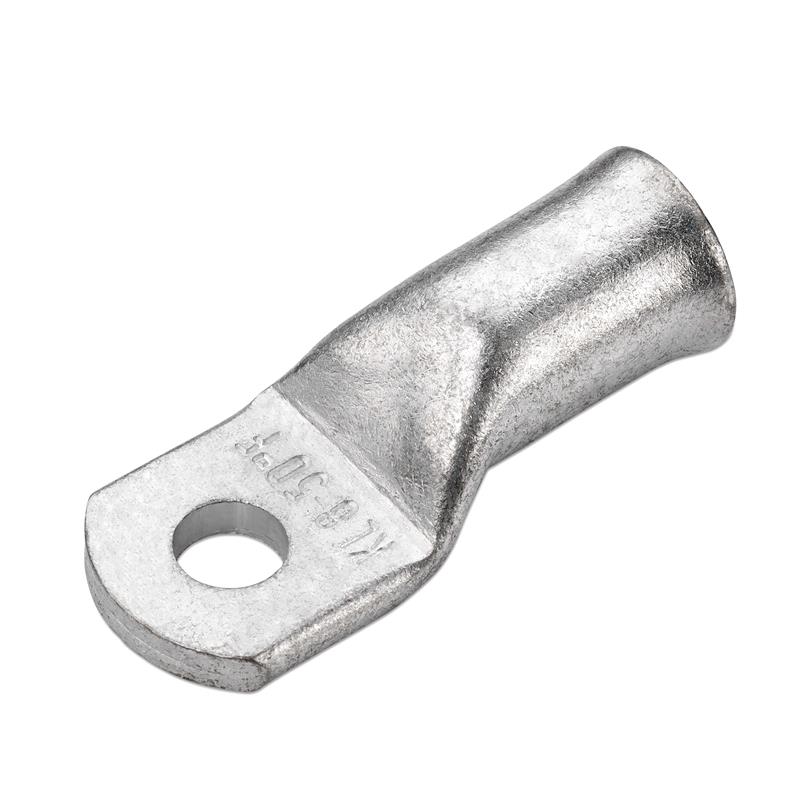

CU-Rohrkabelschuhe für feindrähtige Leiter
Merkmale
- Gesamtquerschnitt: 10 - 300 mm²
- Material E-Cu gemäß EN 13 600
- Oberfläche galvanisch verzinnt
- Für feindrähtige Leiter, DIN EN 60228 (z.B. VDE 0295 Klasse 5 und 6)
- Auf Wunsch auch mit Sichtloch lieferbar
- Auf Wunsch auch in 90° oder 45° gewinkelt lieferbar

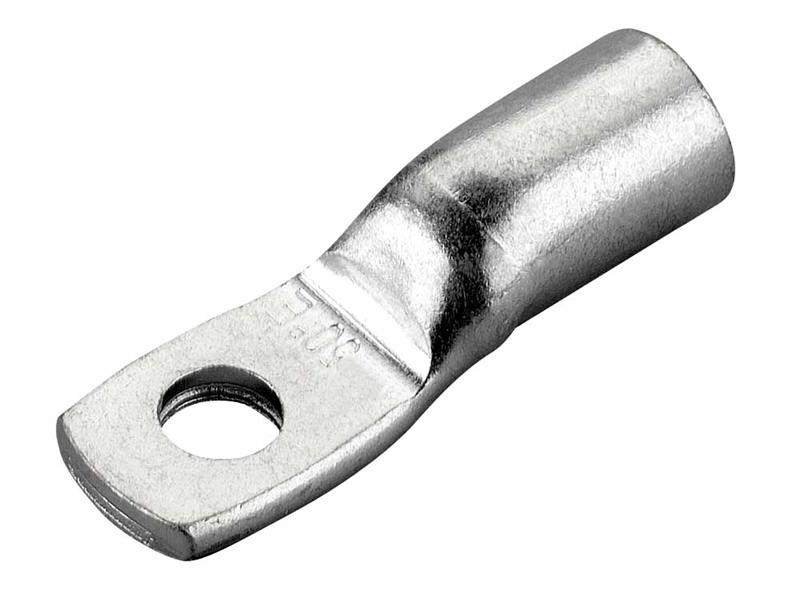

CU-Rohrkabelschuhe für Schaltgeräteanschlüsse, schmale Ausführung
Merkmale
- Gesamtquerschnitt: 35 - 300 mm²
- Material E-CU gemäß EN 13 600
- Oberfläche galvanisch verzinnt
- Für mehrdrähtige Rundleiter und rundgedrückte Sektorleiter gemäß VDE 0295 Klasse 2
- Schmaler Flansch, für reduzierten Anschlußbereich

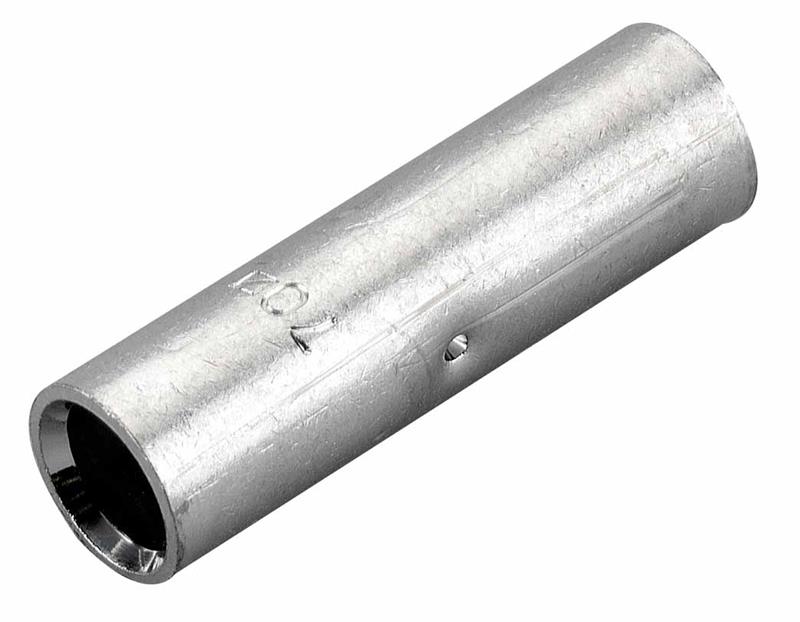

CU-Rohrverbinder, Standardausführung
Merkmale
- Gesamtquerschnitt: 0,75 - 400 mm²
- Material E-Cu gemäß EN 13 600
- Mit Mitteneindruck für eine genaue Kabeleinführung
- Oberfläche galvanisch verzinnt
- Für mehrdrähtige Rundleiter und rundgedrückte Sektorleiter gemäß VDE 0295 Klasse 2
CU-Parallelverbinder, Standardausführung
Merkmale
- Gesamtquerschnitt: 1,5 - 300 mm²
- Material E-Cu gemäß EN 13 600
- Zum Verbinden unterschiedlicher Kabelquerschnitte geeignet
- Oberfläche galvanisch verzinnt

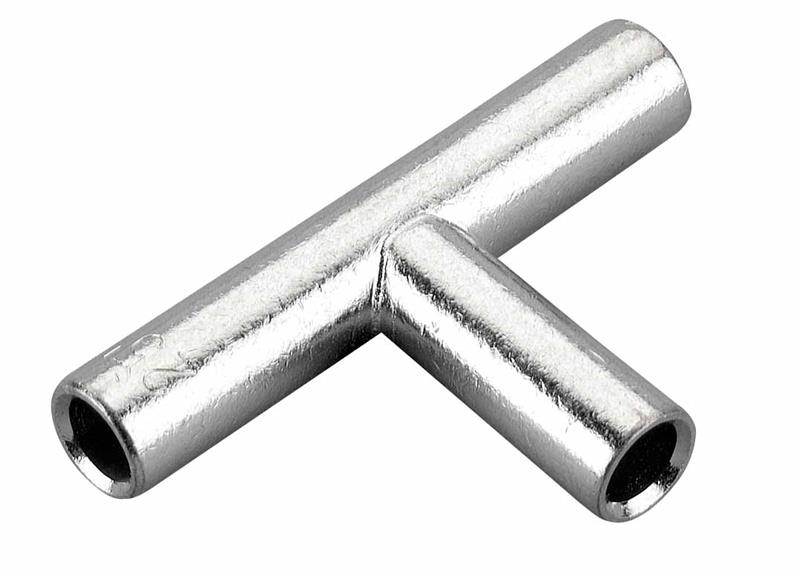

CU-Rohr-T-Verbinder
Merkmale
- Gesamtquerschnitt: 1,5 - 95 mm²
- Material E-Cu gemäß EN 13 600
- Oberfläche galvanisch verzinnt
- Für mehrdrähtige Rundleiter und rundgedrückte Sektorleiter gemäß VDE 0295 Klasse 2
- Für Kabelabzweigungen geeignet

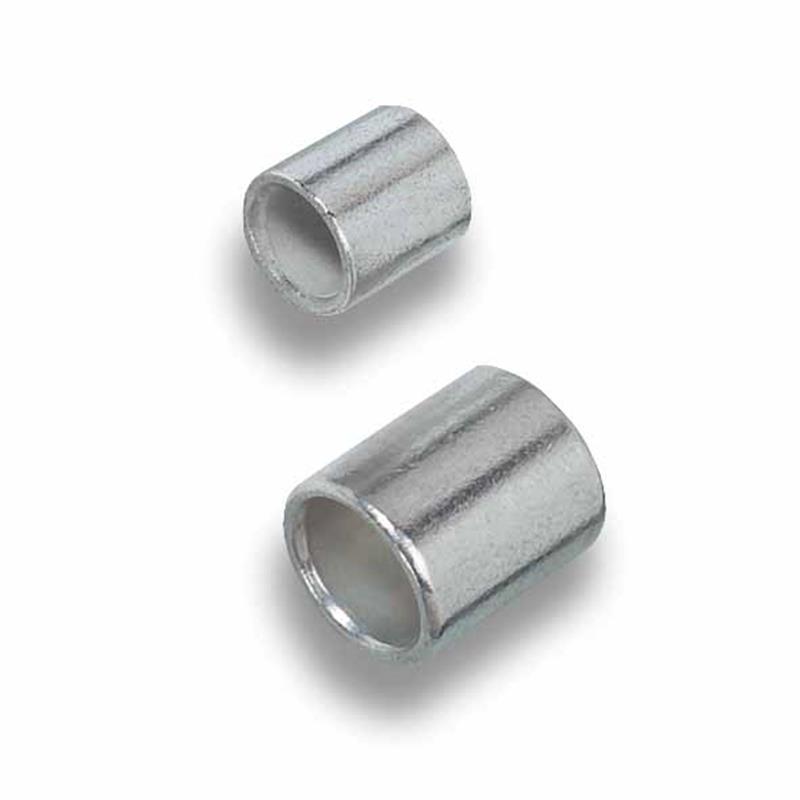

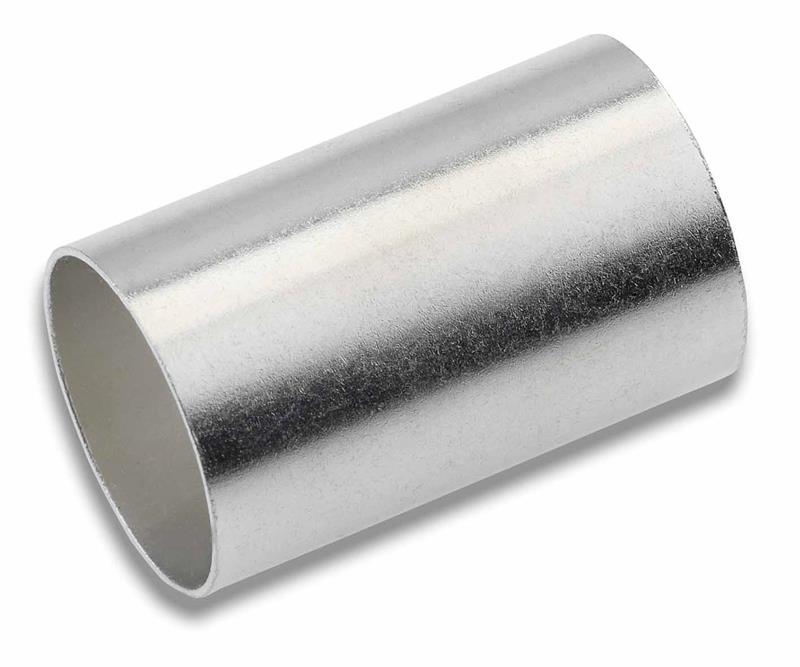

CU-Hülsen für verdichtete Leiter
Merkmale
- Gesamtquerschnitt: 16 - 400 mm²
- Material E-Cu gemäß EN 13 600
- Nutzung mit CU-Rohrkabelschuhen Standardausführung zur sicheren Verpressung bei verdichteten Leitern
- Oberfläche galvanisch verzinnt
- Auf Wunsch auch in Sektorform (Hülsen müssen rundgedrückt werden) lieferbar, s. technische Information

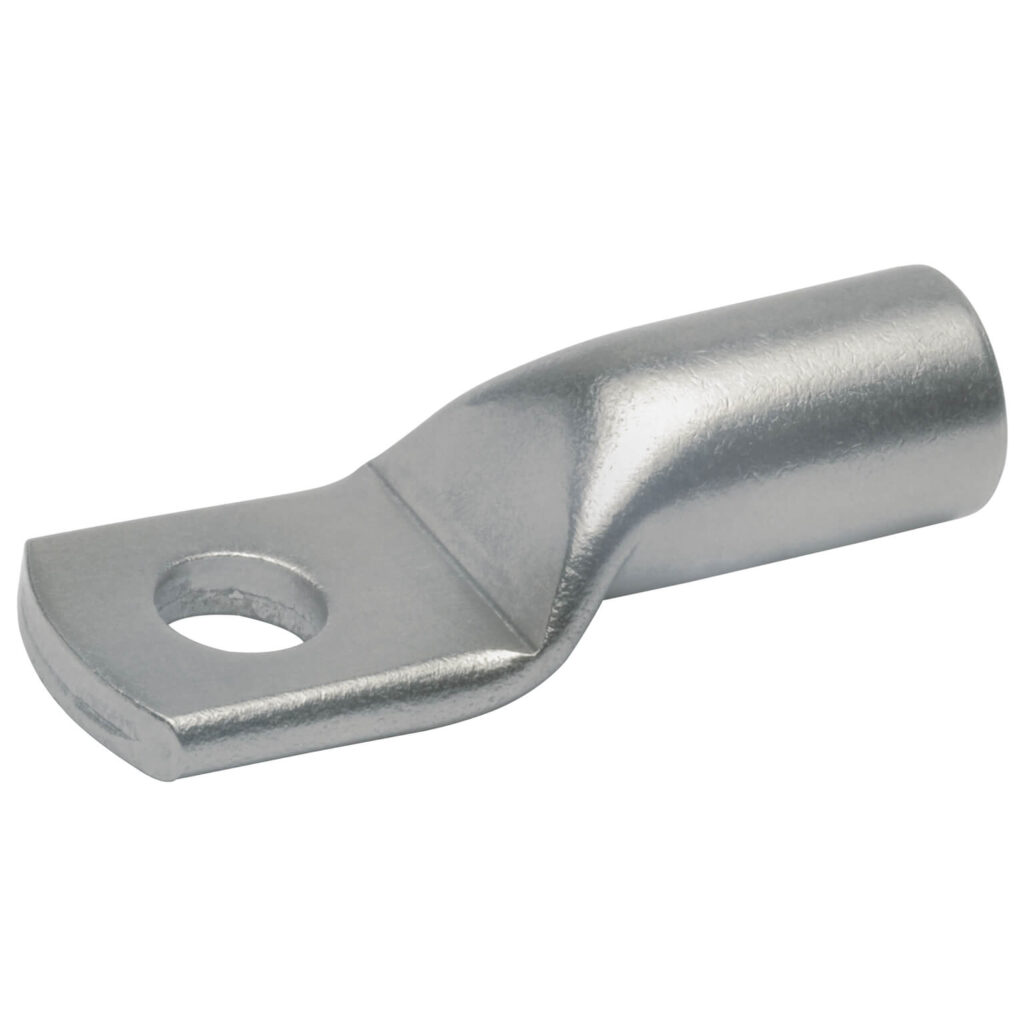

Rohrkabelschuhe aus V2A/V4A Edelstahl
Merkmale
- Gesamtquerschnitt: 0,5 – 25 mm²
- Material: V2A
- Temperaturbeständig bis 400°C
- Säure- /Rostbeständigkeit
- Auf Wunsch auch in Werkstoff V4A lieferbar
- Auf Wunsch auch bis Querschnitt 95 mm² lieferbar

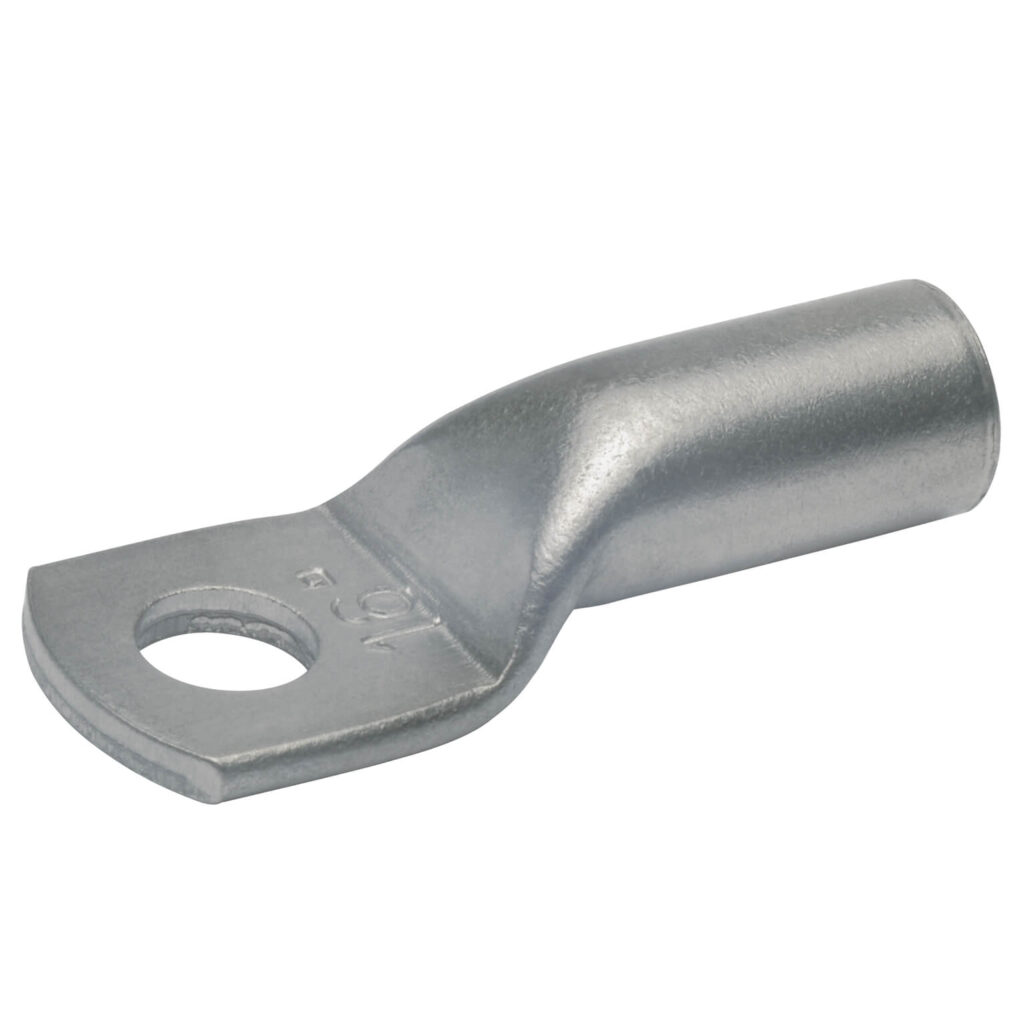

Rohrkabelschuhe aus Reinnickel
Merkmale
- Gesamtquerschnitt: 0,5 – 25 mm²
- Material: Reinnickel
- Temperaturbeständig bis 650°C
- Auf Wunsch auch bis Querschnitt 95 mm² lieferbar
- Auf Wunsch auch in Gabelform lieferbar
Rohrkabelschuhe + Kabelleiter = Eine perfekte Kombination
Für eine dauerhaft sichere Verbindung ist die Auswahl des passenden Rohrkabelschuhes in Kombination zu den entsprechenden Kabelleitern der Leitungsklassen 2, 5 und 6 vorzunehmen.
Ihre Vorteile auf einen Blick
- Rohrkabelschuhe und Verbinder Standardausführung für Kabelleiter nach DIN EN 60228 Leiterklasse 2 geeignet
- Rohrkabelschuhe und Verbinder feindrähtige Leiter für Kabelleiter nach DIN EN 60228 Leiterklasse 5 und 6 geeignet
- Qualitativ hochwertiges Material, dadurch sehr gute Leitfähigkeit, hohe Belastbarkeit, sehr gute Verarbeitbarkeit
- Vereinfachtes Einbringen des Kabelleiter durch Einführfase am Rohrende

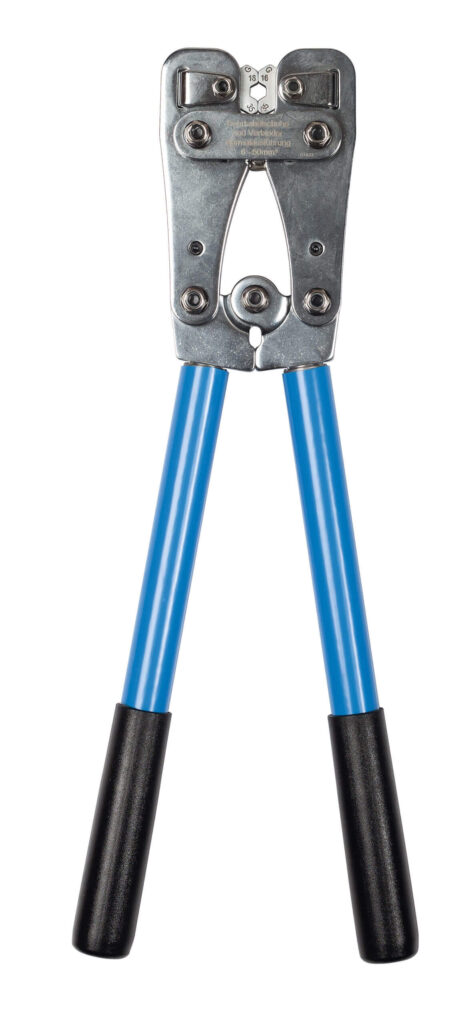

Richtige Verarbeitung mit passenden Presswerkzeugen

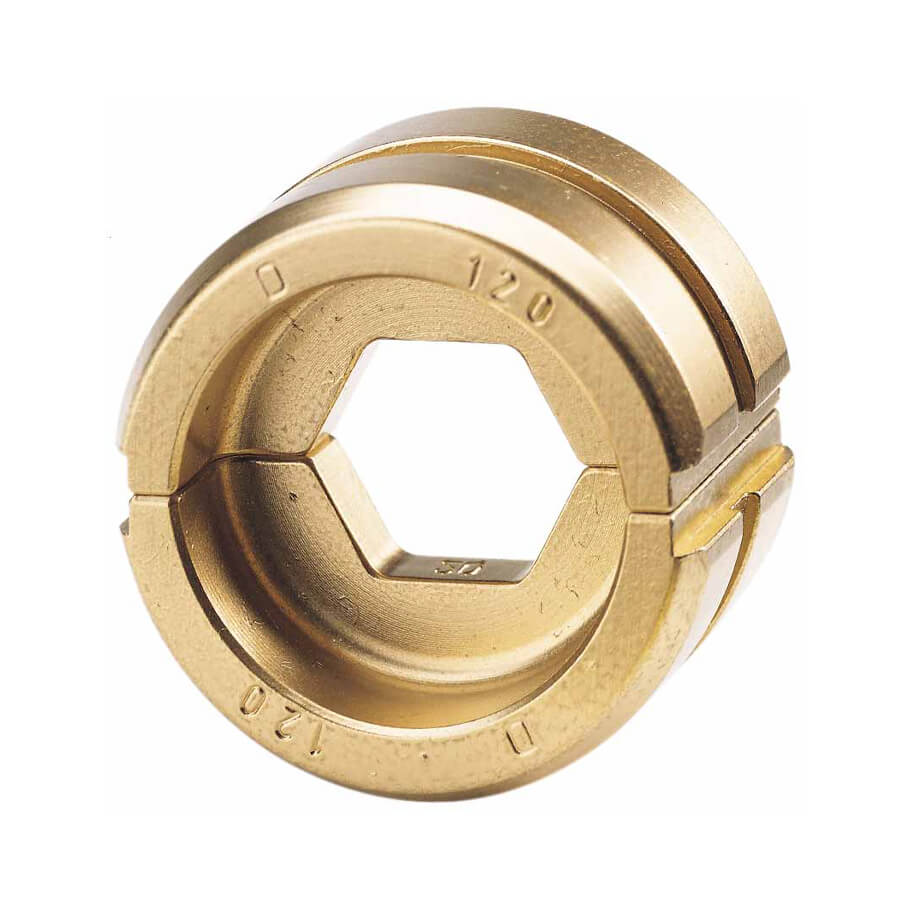

Die Verarbeitung von Rohrkabelschuhen und Verbindern in Kombination mit dazugehörenden passenden mechanischen oder hydraulischen neko-Presswerkzeugen mit/ohne Presseinsätzen ist für eine sichere Verbindung zwingend erforderlich. Damit wird eine hochwertige Qualität der Verbindung gewährleistet.
Interesse?
Gerne steht Ihnen unser Team für Anfragen und weitere technische Informationen zur Verfügung!
