CU-Quetschkabelschuhe in kompakter Bauform für enge Platzverhältnisse
Unsere CU-Quetschkabelschuhe
Weitere Ausführungen & Informationen finden Sie in unserem Katalog „Kabelverbindungen“.

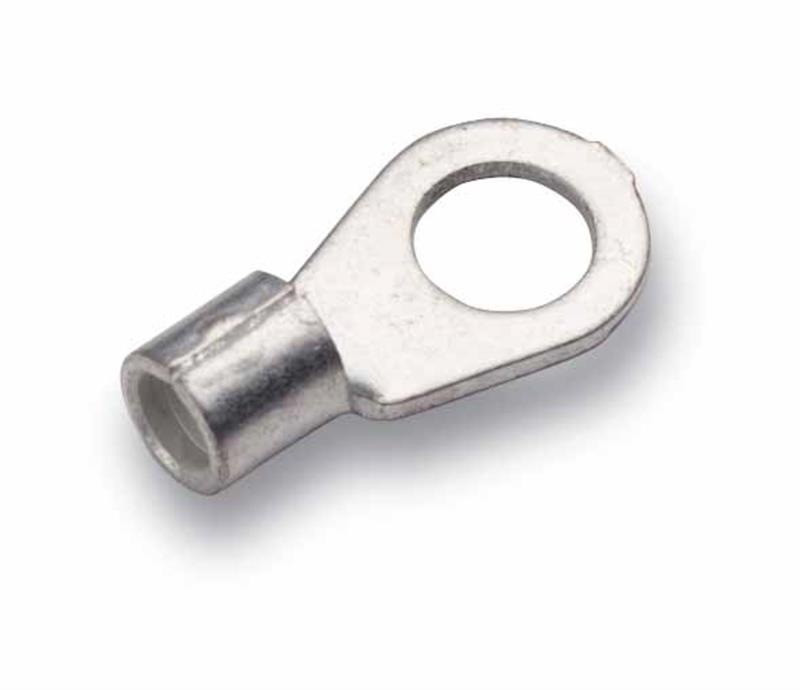

CU-Quetschkabelschuhe Ringform nach DIN 46234 und ähnlich
Merkmale
- Gesamtquerschnitt: 0,5 - 240 mm² nach DIN 46234 und ähnlich
- Material Cu-ETP/Cu-DLP
- Pressbereich hartverlötet
- Innenbereich mit Rillenprägung für bessere Leiterpositionierung
- Oberfläche galvanisch verzinnt
- Für Rundleiter gemäß VDE 0295 Klasse 2, 5 und 6

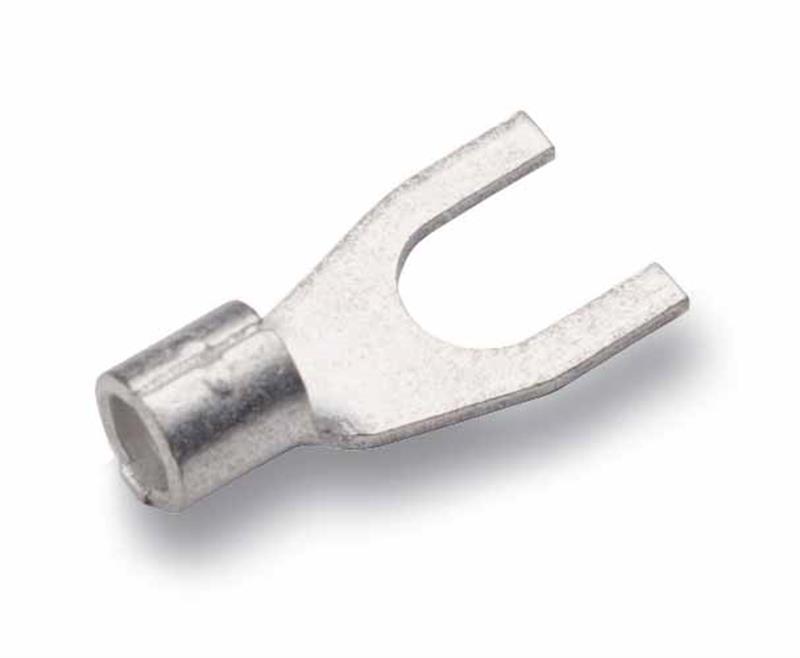

CU-Quetschkabelschuhe Gabelform
Merkmale
- Gesamtquerschnitt: 0,5 - 25 mm²
- Material Cu-ETP/Cu-DLP
- Pressbereich hartverlötet
- Gabelform für einfache Montage
- Innenbereich mit Rillenprägung für bessere Leiterpositionierung
- Oberfläche, galvanisch verzinnt
- Für Rundleiter gemäß VDE 0295 Klasse 2, 5 und 6

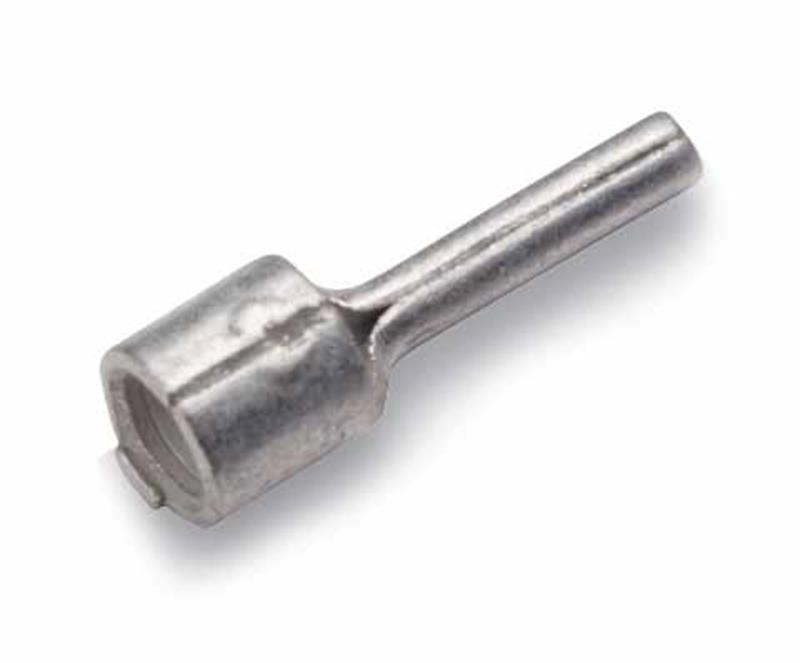

CU-Stiftkabelschuhe nach DIN 46230 und ähnlich
Merkmale
- Gesamtquerschnitt: 0,5 - 95 mm²
- Material CU-ETP/CU-DLP
- Querschnitt 0,5 - 6 mm² nach DIN 46230
- Pressbereich hartverlötet
- Innenbereich mit Rillenprägung für bessere Leiterpositionierung
- Oberfläche, galvanisch verzinnt
- Für Rundleiter gemäß z.B. VDE 0295 Klasse 2, 5 und 6

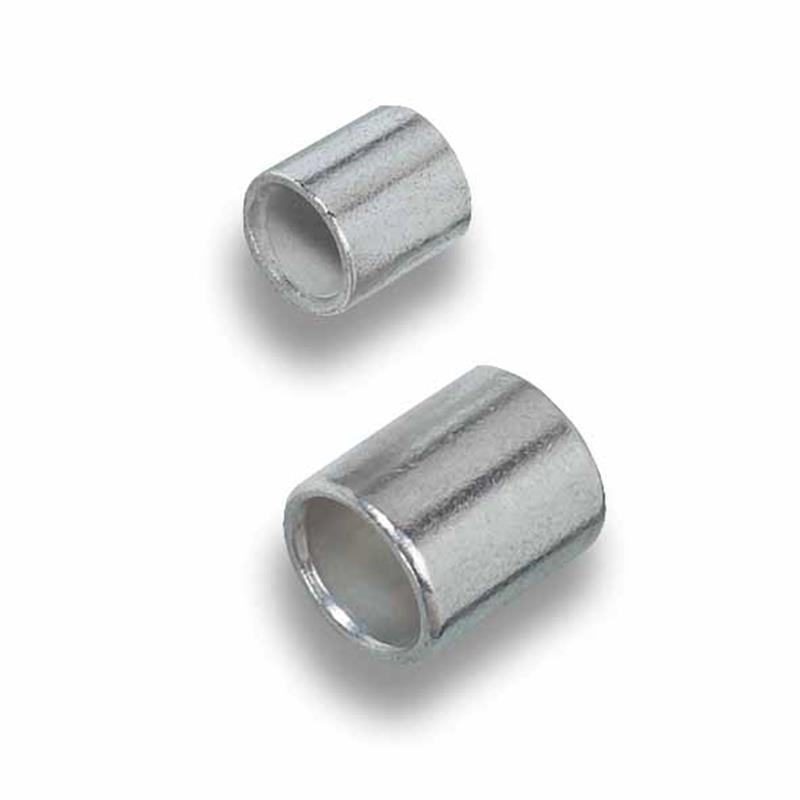

CU-Quetschverbinder nach DIN 46341
Merkmale
- Gesamtquerschnitt: 0,5 – 150 mm² nach DIN 46341 Teil 1, Form A
- Material Cu gemäß EN 13600
- Zum Verbinden unterschiedlicher Kabelquerschnitte geeignet
- Oberfläche, galvanisch verzinnt
- Für Rundleiter gemäß z.B. VDE 0295 Klasse 2, 5 und 6
- Lange Ausführung nach DIN 46341 Teil 1, Form B auf Anfrage lieferbar
Zuverlässige Verbindungslösungen für Kabel und Leiter
Die Quetschkabelschuhe von neko GmbH & Co. KG ermöglichen eine sichere und dauerhaft zuverlässige Kabelverbindung und sind besonders aufgrund der kompakten Bauform für enge Einbaubereiche geeignet.
Ihre Vorteile auf einen Blick
- Stabile Lötnaht gewährleistet ein sichere Verpressung
- Kompakte Bauform
- Sehr gute Kontaktierung durch Rillenprägung
- Geeignet für fein-/feinst- und mehrdrähtige Leiter der Klassen 2, 5 und 6
- Isolierte und unisolierte Ausführung lieferbar
- Geeignet für schwer zugängliche Bereiche, z.B. Zählerverdrahtung (Gabelform)

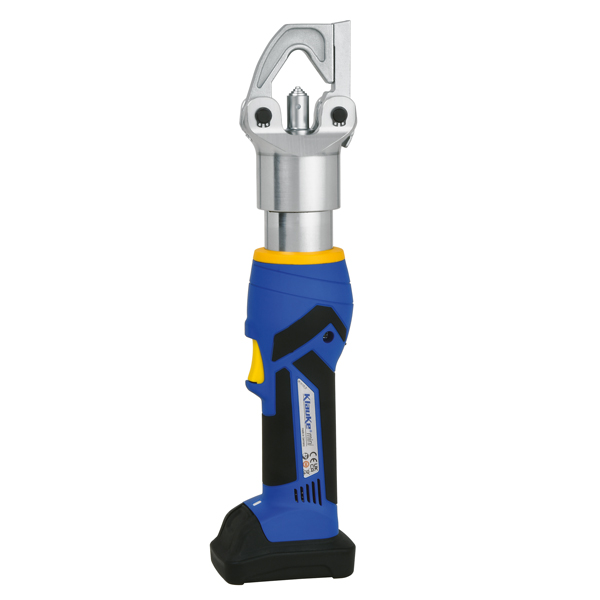

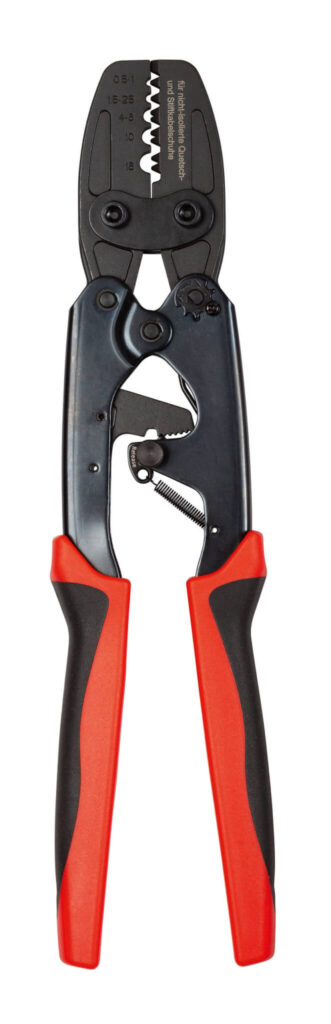

Saubere Verarbeitung mit passenden Presswerkzeugen
In Verbindung mit geeigneten neko Presswerkzeugen lassen sich Quetschkabelschuhe fachgerecht und sicher verarbeiten. Das sorgt für gleichbleibende Qualität und eine hochwertige Verbindung.
Interesse?
Gerne steht Ihnen unser Team für Anfragen und weitere technische Informationen zur Verfügung!
