Technische Informationen
CU-Kabelverbindungen
Cu-Kabelschuhtypen unisoliert
Unterteilt in 3 Arten
Presskabelschuhe nach DIN, handelübliche Rohrkabelschuhe „Standardausführung“ und Quetschkabelschuhe nach DIN

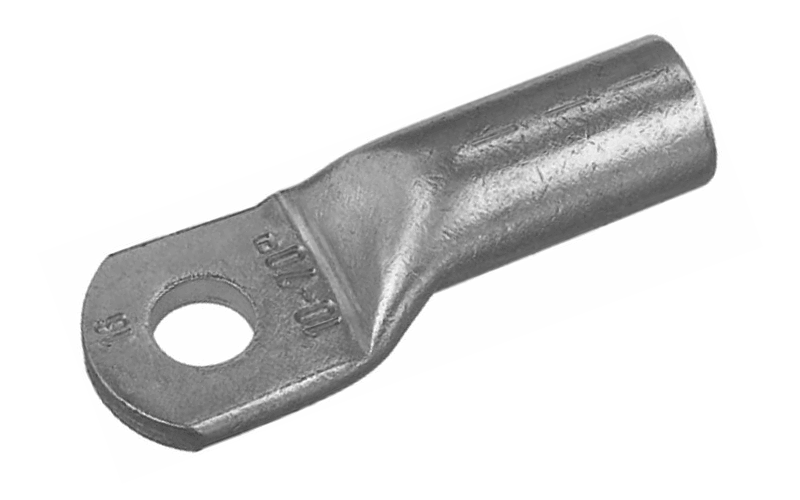

Presskabelschuhe nach DIN 46235 und ähnlich

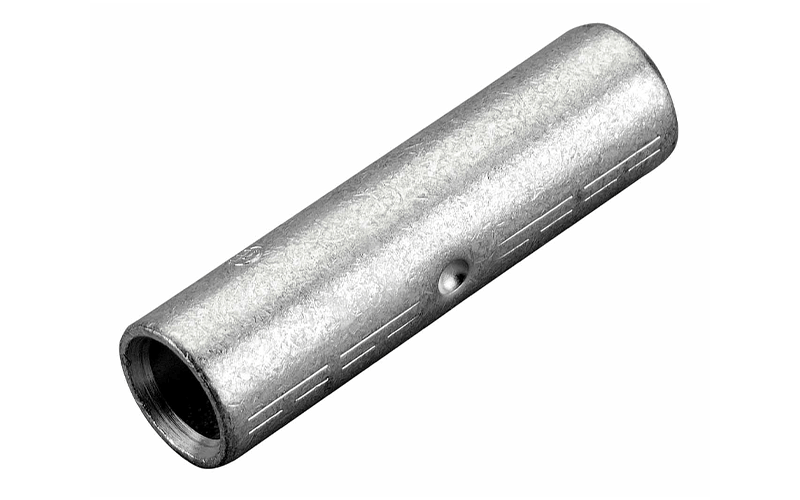

Pressverbinder nach DIN 46267, beide geeignet für Rundleiter z.B. VDE 0295 Klasse 1, 2, 5 und 6
Merkmale
- Material: E-CU gemäß EN 13 600
- Oberfläche galvanisch verzinnt
- Kennziffer zur Zuordnung zum Pressgesenk (nur DIN 46235)
- Presskabelschuhe auch in 45° oder 90° gewinkelt lieferbar
- Pressverbinder mit Mitteneindruck für genaue Kabeleinführung

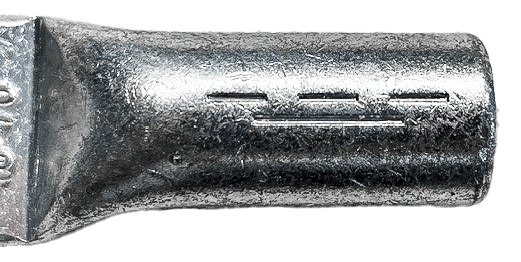

- Mit Pressmarkierung zur Angabe der jeweiligen
- Verpressungsanzahl (schmal/breit)
Pressform
Sechskant mit Prägung Kennziffer

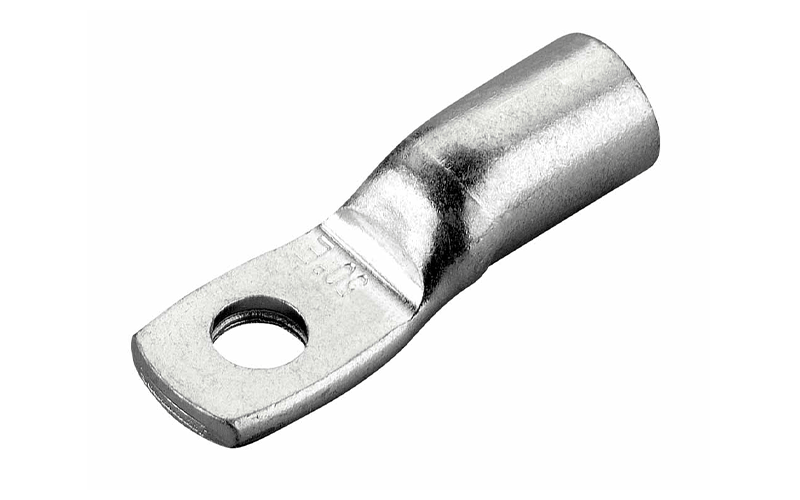

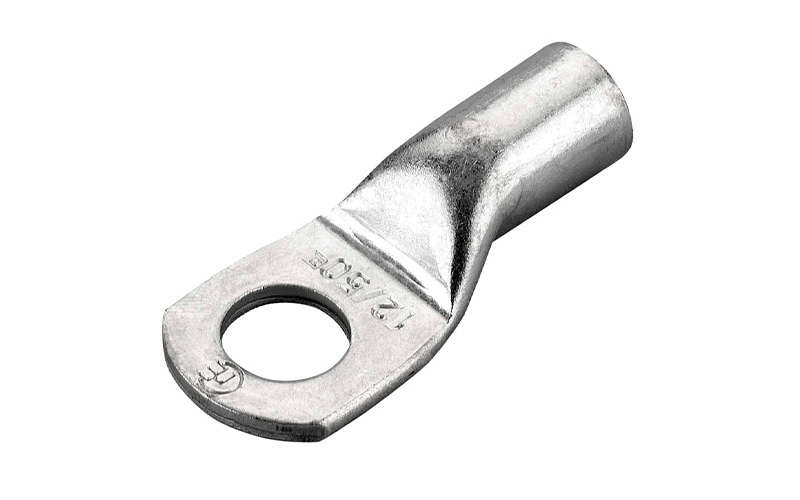

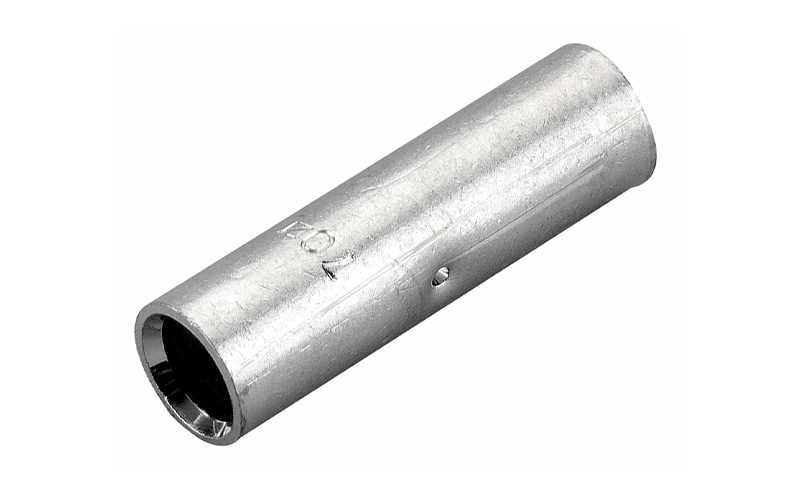

Rohrkabelschuhe und Rohrverbinder handelsüblich, Standardausführung
für mehrdrähtige Rundleiter Klasse 2
Merkmale
- Material: E-CU gemäß EN 13 600
- Oberfläche galvanisch verzinnt
- Rohrkabelschuhe auch in 45° oder 90° gewinkelt lieferbar
- Rohrverbinder mit Mitteneindruck für genaue Kabeleinführung
Pressform
Sechskant mit Prägung Querschnitt
Dornpressung

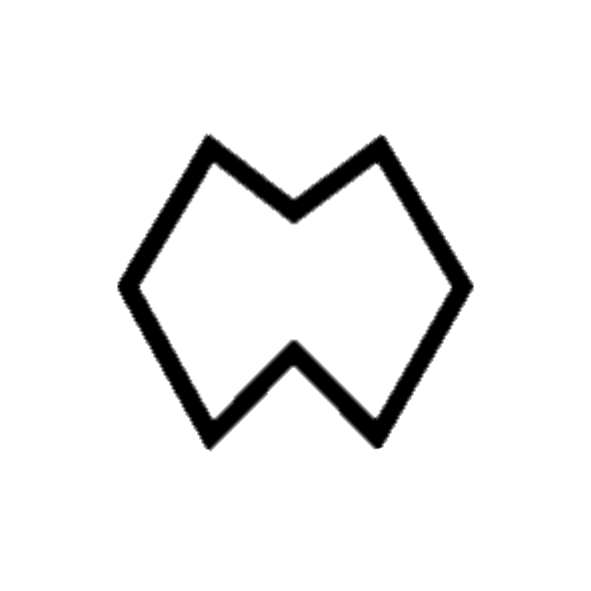

WM-Pressung mit Prägung Querschnitt
Rohrkabelschuhe mit schmalem Flansch für Schaltgeräteanschluss
für mehrdrähtige Rundleiter Klasse 2
Merkmale
- Material: E-CU gemäß EN 13 600
- Oberfläche galvanisch verzinnt
- schmaler Flansch, zum Einsatz bei reduziertem Anschlussbereich
Pressform
Sechskant mit Prägung Querschnitt
Dornpressung
WM-Pressung mit Prägung Querschnitt

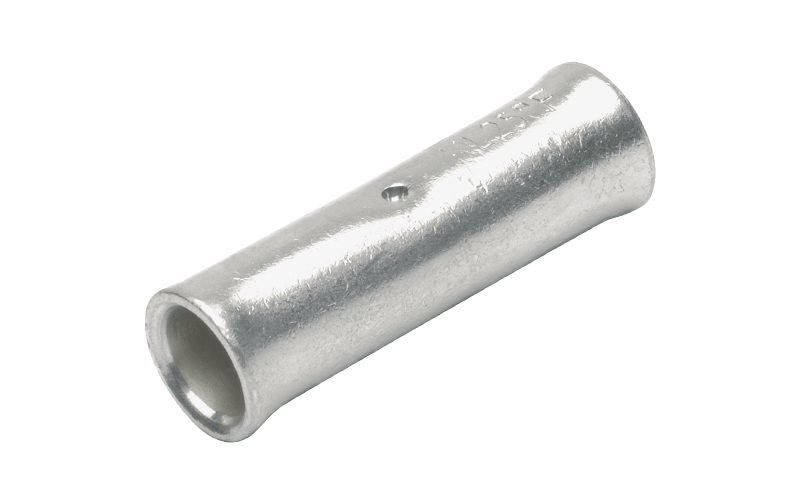

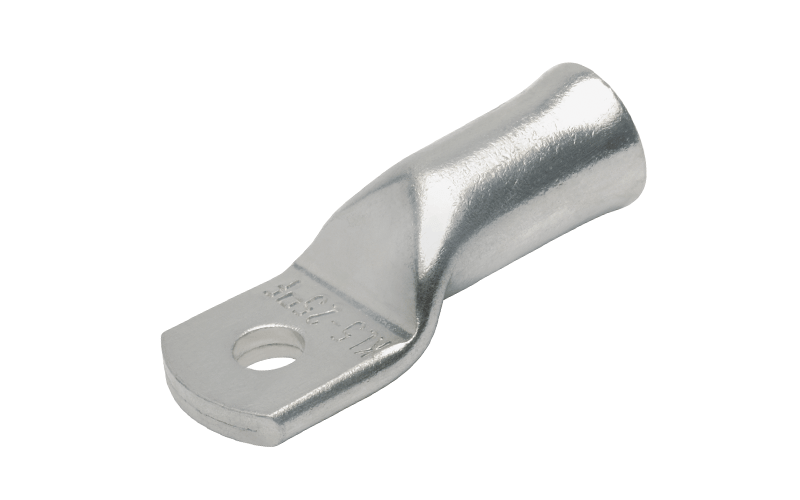

Rohrkabelschuhe und Rohrverbinder für feindrähtige Leiter
für fein- bzw. feinstdrähtige Rundleiter Klasse 5 und 6
Merkmale
- Material: E-CU gemäß EN 13 600
- Oberfläche galvanisch verzinnt
- für feindrähtige Leiter, DIN EN 60228 (z.B. VDE 0295 Klasse 5 und 6)
- Rohrverbinder mit Mitteneindruck für genaue Kabeleinführung
Pressform
Dornpressung

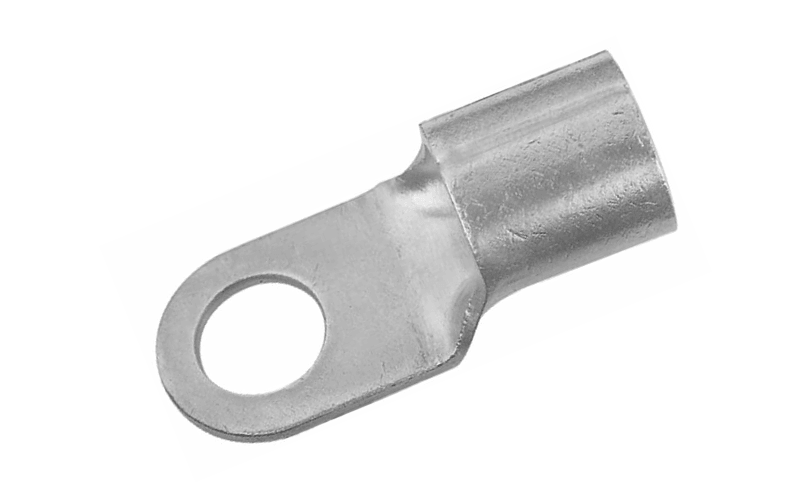

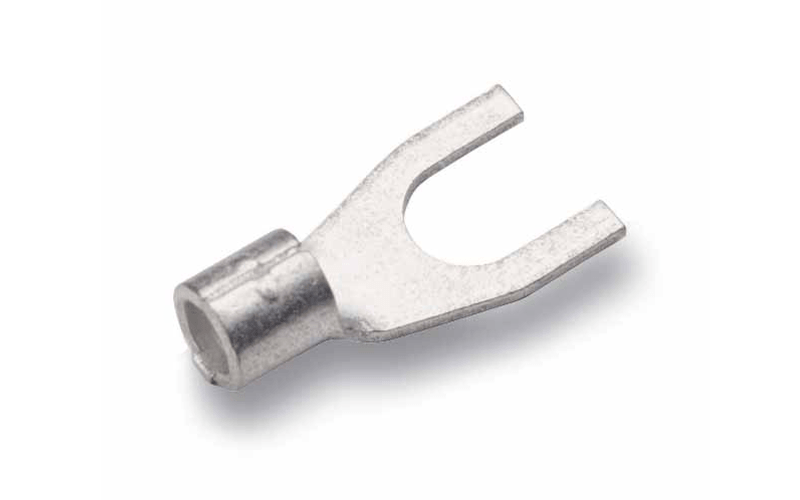

Quetschkabelschuhe Ringform nach DIN 46234 und ähnlich sowie Gabelform

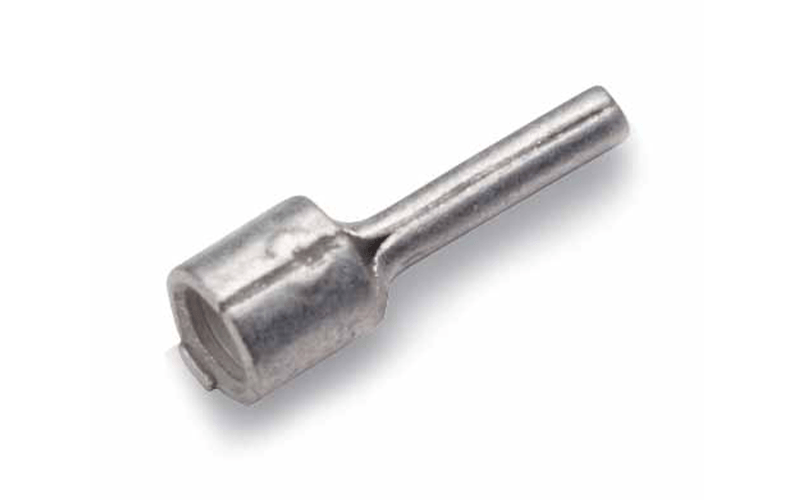

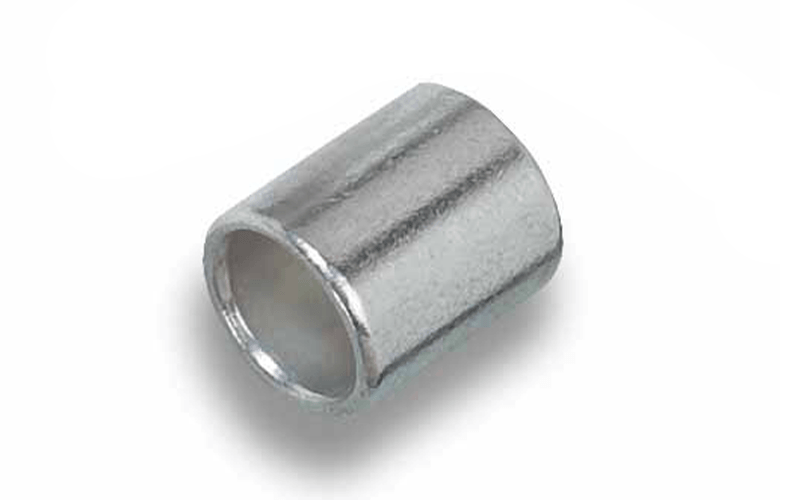

Stiftkabelschuhe nach DIN 46230 und ähnlich und Quetschverbinder nach DIN 46341, Form A
für mehrdrähtige Rundleiter Klasse 2 (unverdichtet) und für fein- bzw. feinstdrähtige Rundleiter Klasse 5 und 6
Merkmale
- Material Kabelschuhe: CU-ETP/CU-DLP
- Material Verbinder: CU gemäß EN 13600
- Bei Ring-, Gabel- und Stiftkabelschuhen ist der Pressbereich hartverlötet und hat im Innenbereich eine Rillenprügung für bessere Leiterpositionierung
- Kompakte Bauform für beengte Bereiche
- Oberfläche galvanisch verzinnt
Pressform
Dornpressung
Kabel & Leitungen - Zuordnung

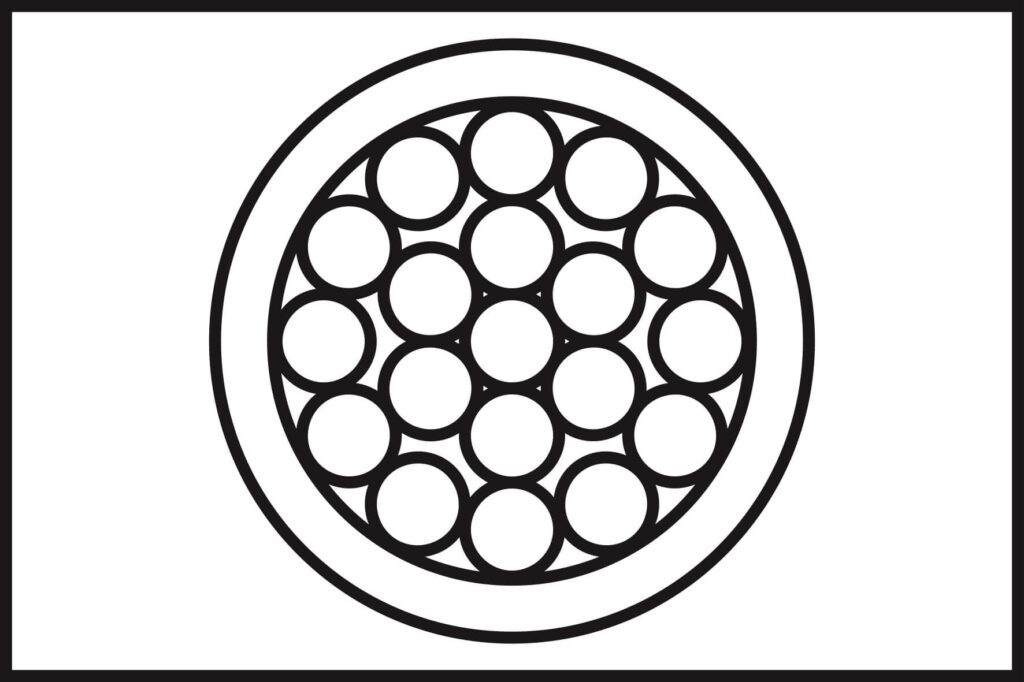

mehrdrähtig rund
(Klasse 2)

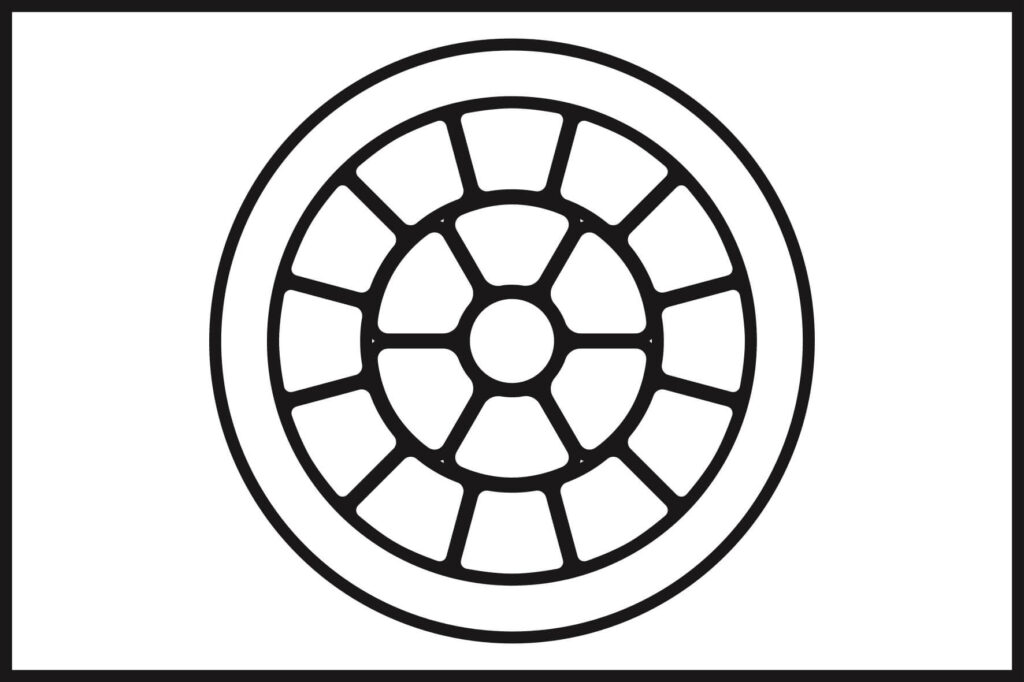

mehrdrähtig rund, verdichtet
(Klasse 2)

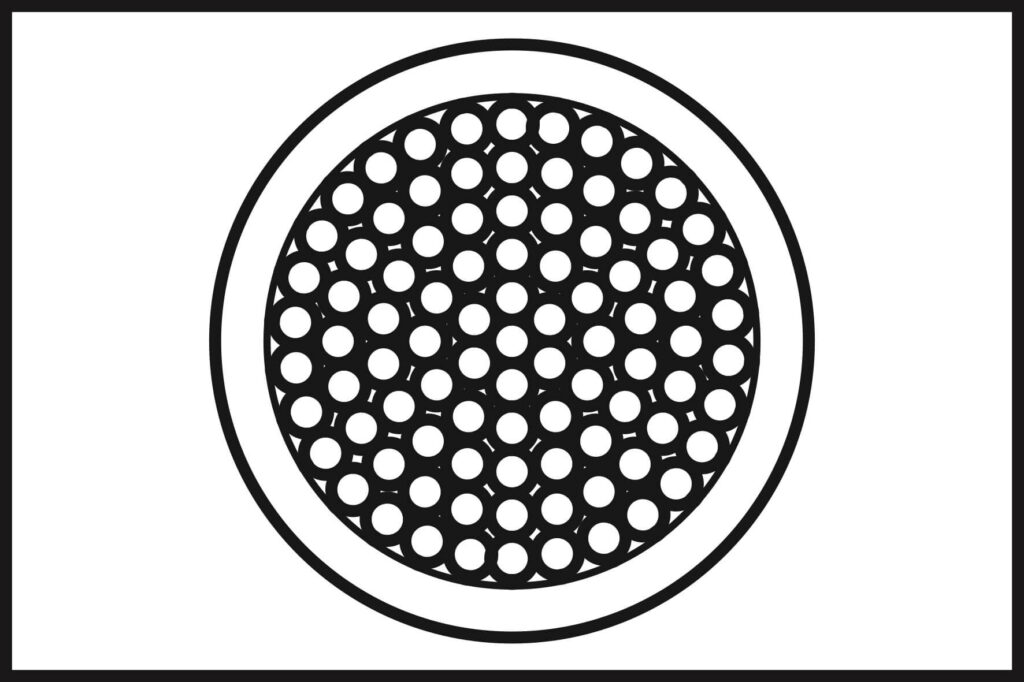

feindrähtig
(Klasse 5)

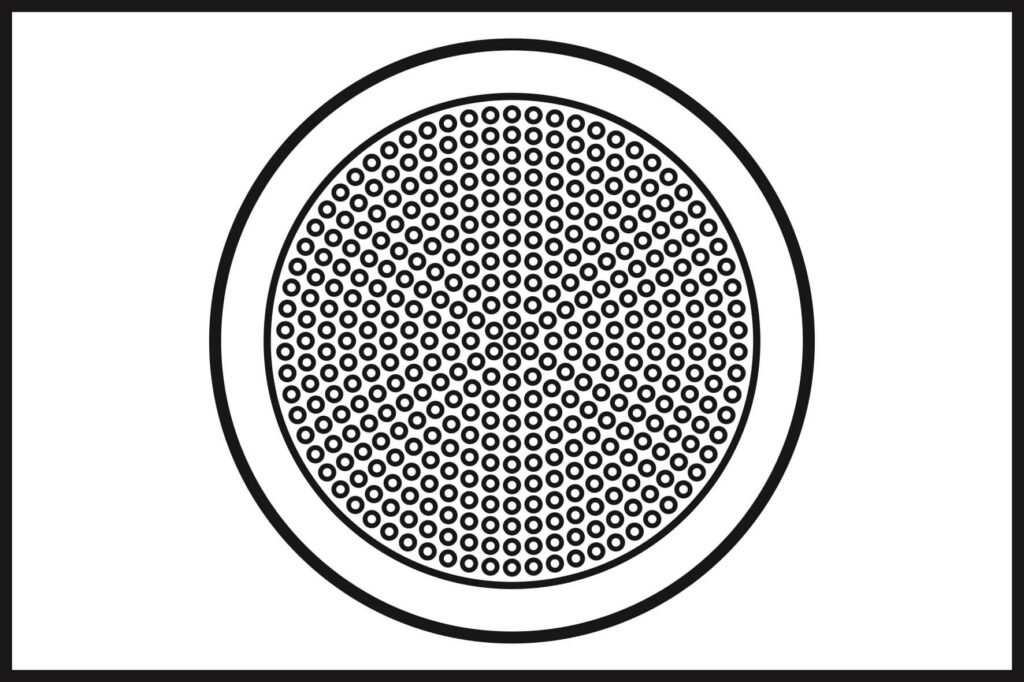

feinstdrähtig
(Klasse 6)

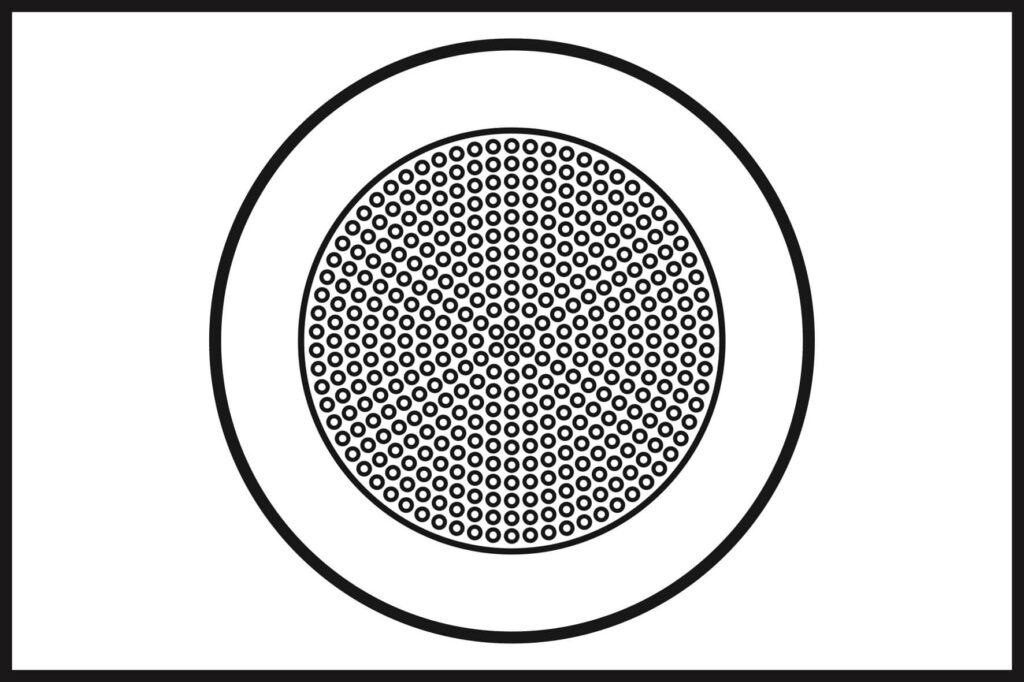

feinstdrähtig verdichtet
(Klasse 6)
Pressformen

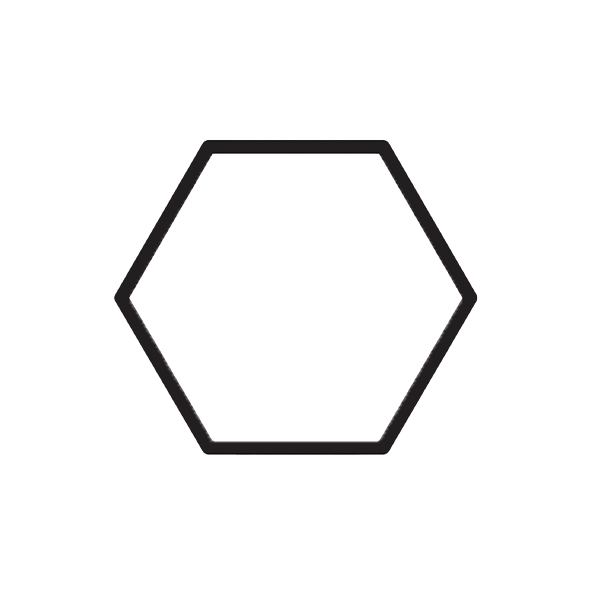

6-kant mit Querschnittsprägung "Standard" oder Prägung der Kennziffer "DIN46235"
Dornpressung
WM-Pressung mit Prägung Querschnitt
Verarbeitungshinweise für das Verpressen von unisolierten Rohrkabelschuhen und Verbindern
MOntage
- Leiter entsprechend der Einschublänge abisolieren (+10% wegen Längenänderung der Presshülse)
- Die Leiterenden sind vor der Montage mechanisch zu reinigen
- Leiter bis zur vollen Einschublänge in den Kabelschuh bzw. Verbinder einführen
- Den Kabelschuh bzw. Verbinder unter Beachtung der Pressrichtung mit den zugeordneten Werkzeugen verpressen
Für die Anzahl der Pressungen der einzelnen Querschnitte geben wir folgende
Empfehlungen:
| Querschnitt mm2 |
Rohrkabelschuhe Presseinsatz 5 mm |
Rohrkabelschuhe Presseinsatz breit |
AHPW 60UNM | AHPW 30ML | Presskabelschuhe Presseinsatz 5 mm |
Presskabelschuhe Presseinsatz breit |
|---|---|---|---|---|---|---|
| 6 | 1 | - | - | 1 | 2 | - |
| 10 | 1 | - | 1 | 1 | 2 | - |
| 16 | 1 | 1 | 1 | 1 | 2 | 1 |
| 25 | 2 | 1 | 1 | 1 | 2 | 1 |
| 35 | 2 | 1 | 1 | 1 | 2 | 1 |
| 50 | 2 | 1 | 1 | 1 | 3 | 1 |
| 70 | 2 | 1 | 1 | 1 | 3 | 1 |
| 95 | 2 | 1 | 1 | 1 | 4 | 2 |
| 120 | 2 | 1 | 1 | 1 | 4 | 2 |
| 150 | 2 | 1 | 1 | - | 4 | 2 |
| 185 | 2 | 1 | 1 | - | 4 | 2 |
| 240 | 4 | 2 | 2 | - | 5 | 2 |
| 300 | 4 | 2 | - | - | 5 | 2 |
| 400 | 5 | 2 | - | - | - | 3 |
