ALUMINIUM UND KUPFER: 2 MATERIALIEN SICHER VERBINDEN.
Unsere Alu-CU Verbindungen
Weitere Ausführungen & Informationen finden Sie in unserem Katalog „Kabelverbindungen“.

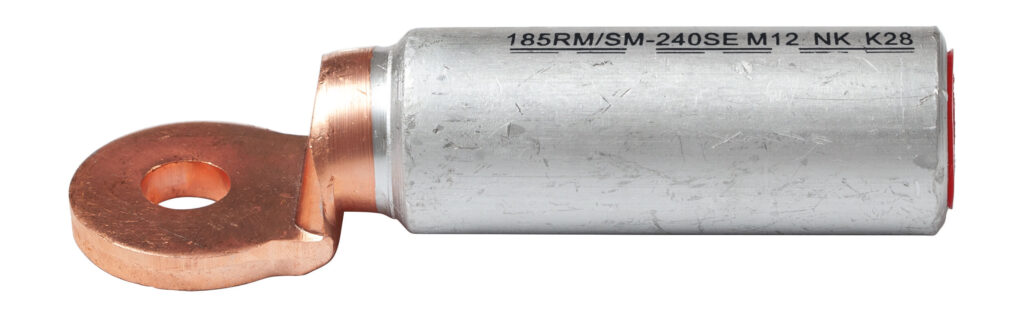

ALU-CU Presskabelschuhe
Merkmale
- Gesamtquerschnitt 16 - 300 mm²
- Material E-AL, E-Cu gemäß EN 13 600
- Rohrmaße nach DIN 46329
- Längsdichte Ausführung mit Ölstopp
- Für zugentlastete Verbindungen von ALU-Kabeln nach DIN 48201 Teil 5 und ALU-Seilen nach DIN EN 50182
- AL-CU Presskabelschuhe mit Kontaktfett gefüllt
- AL-CU Presskabelschuhe mit Pressmarkierung zur Angabe der jeweiligen Verpressungsanzahl (schmal/breit)
- Oberfläche blank

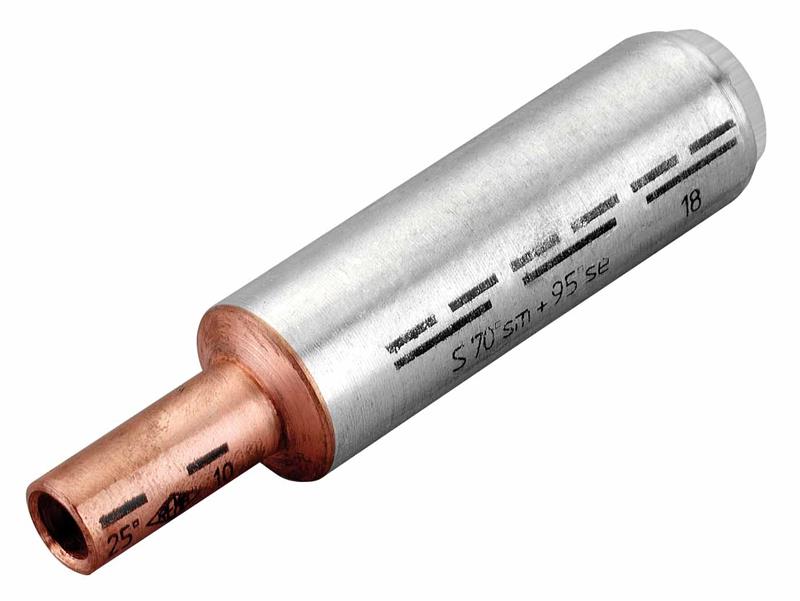

ALU-CU Pressverbinder
Merkmale
- Gesamtquerschnitt 50 - 300 mm²
- Material E-AL, E-Cu gemäß EN 13 600
- Rohrmaße nach DIN 46267, Teil 1 und 2
- Für zugentlastete Verbindungen von ALU-Kabeln nach DIN 48201, Teil 5 und ALU-Seilen nach DIN EN 50182
- AL-CU-Pressverbinder mit Pressmarkierung zur Angabe der jeweiligen Verpressungsanzahl (schmal/breit)
- Oberfläche blank

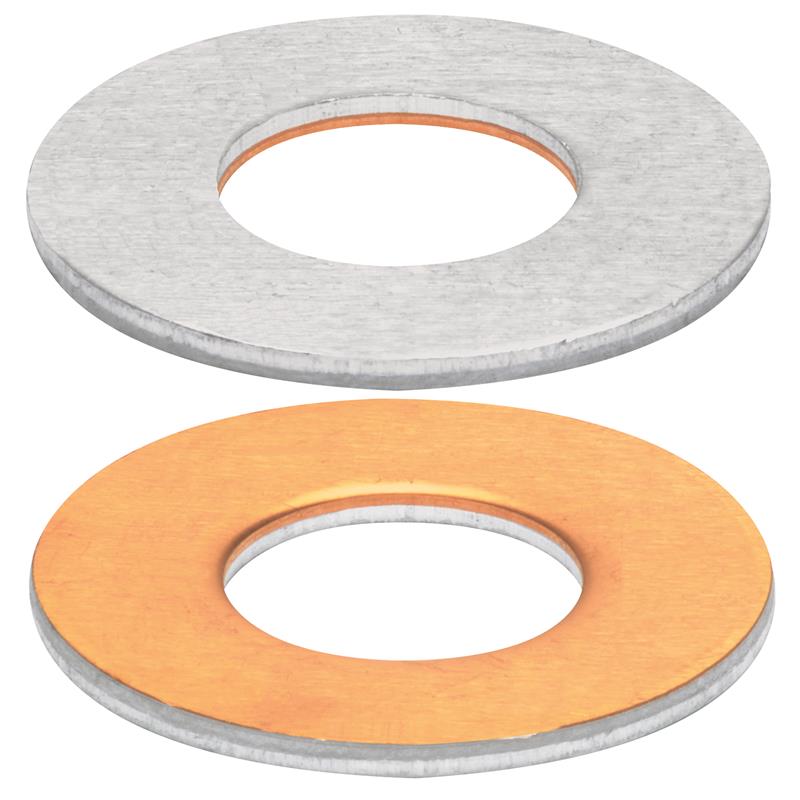

ALU-CU Unterlegscheiben
Merkmale
- Unterlegscheibe zur Verarbeitung von ALU- und CU-Kabelschuhen
- Verarbeitung nur in trockener Umgebung
- Material E-AL, einseitig CU-plattiert
ALU-CU Presskabelschuhe & Verbinder zur sicheren Verbindung von Aluminium und Kupfer.
Unsere Alu-Kupfer Verbindungen sind speziell für die Verarbeitung von Aluminiumleitern mit Übergängen zwischen Aluminium und Kupfer (AL-CU) konzipiert. Sie sorgen für eine sichere, dauerhafte elektrische Verbindung und minimieren Kontaktprobleme bei unterschiedlichen Materialien.
Ihre Vorteile auf einen Blick
- ALU-CU Presskabelschuhe längsdicht mit Ölstopp
- Verhinderung von Oxidation durch Füllung mit Kontaktfett
- Zum Anschluss von zugentlasteten Verbindungen von Aluleitern nach DIN EN 60228 (eindrähtig/mehrdrähtig) und Aluminiumseile nach DIN 50182
- Für feuchte Räume und Außenbereich geeignet
- Presseinsätze ALU können auch für ALU-CU Presskabelschuhe verwendet werden

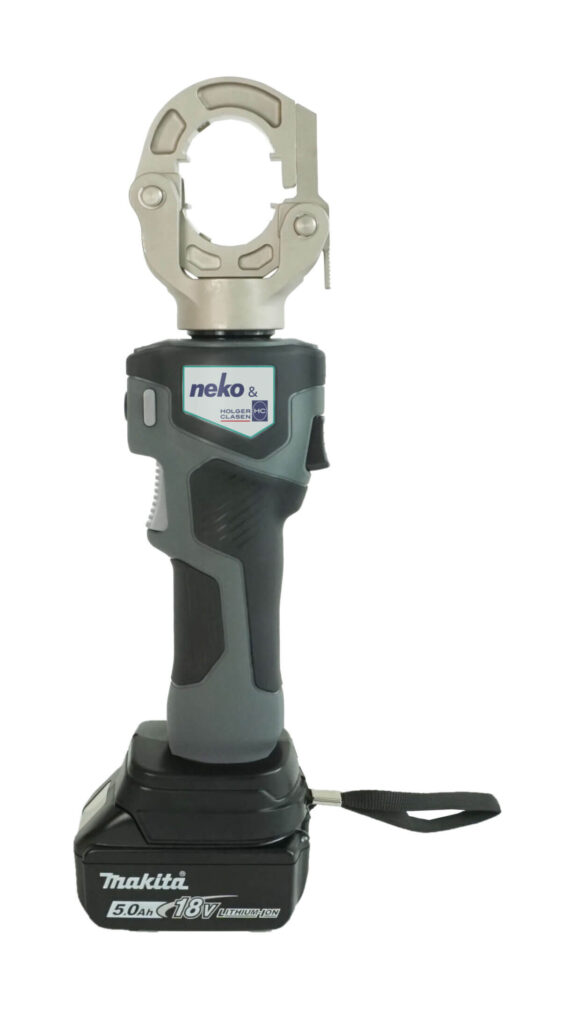

Richtige Verarbeitung mit passenden Presswerkzeugen
Für eine sichere Verbindung ist die richtige Auswahl eines passenden Presswerkzeuges in Kombination mit dem dazugehörenden Presseinsatz notwendig. Da die ALU-CU Presskabelschuhe in den Rohrabmessungen der DIN 46329 entsprechen und die zu pressende Rohrseite aus dem Material Aluminium gefertigt wird, muss der Presseinsatz für Aluminium für die Aluminiumseite verwendet werden. Bei ALU-CU Pressverbindern wird zusätzlich für die Kupferseite der Presseinsatz DIN für CU-Presskabelschuhe und Pressverbinder verwendet.
