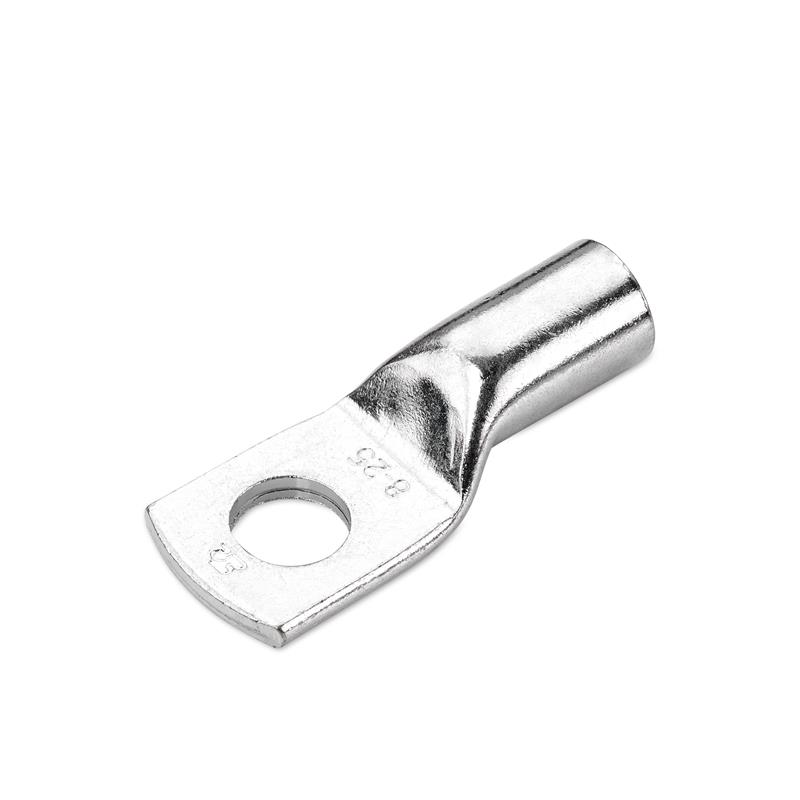

CU-Rohrkabelschuhe, Standardausführung

Merkmale:

• Gesamtquerschnitt: 0,75 - 400 mm²
• Querschnitt 0,75 - 4 mm² mit Sichtloch
• Material E-Cu gemäß EN 13 600
• Oberfläche galvanisch verzinnt
• für mehrdrähtige Rundleiter und rundgedrückte Sektorleiter gemäß
  VDE 0295 Klasse 2
• auf Wunsch auch ab 6 mm² mit Sichtloch lieferbar

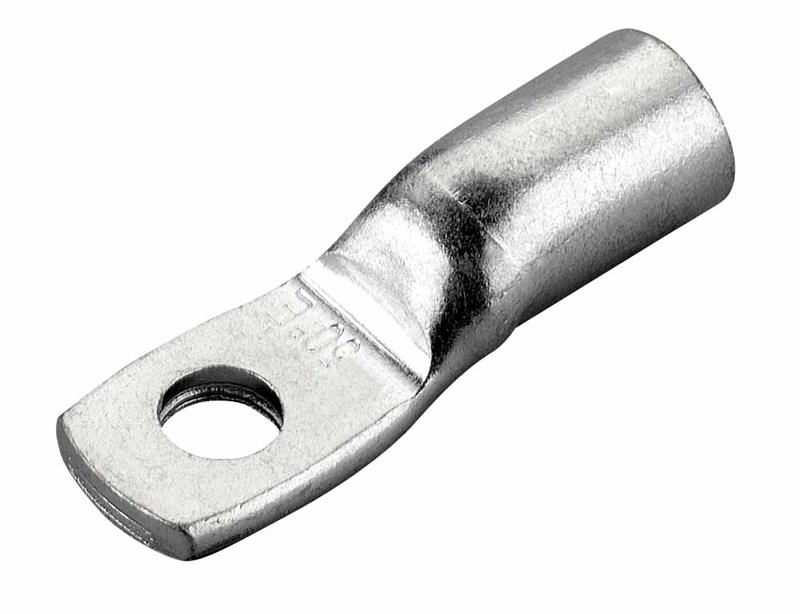

Merkmale:

• Gesamtquerschnitt: 6 - 240 mm²
• Material E-Cu gemäß EN 13 600
• Oberfläche galvanisch verzinnt
• für mehrdrähtige Rundleiter und rundgedrückte Sektroleiter gemäß
  VDE 0295 Klasse 2
• auf Wunsch auch mit Sichtloch lieferbar
• auf Wunsch auch in 45° gewinkelt lieferbar

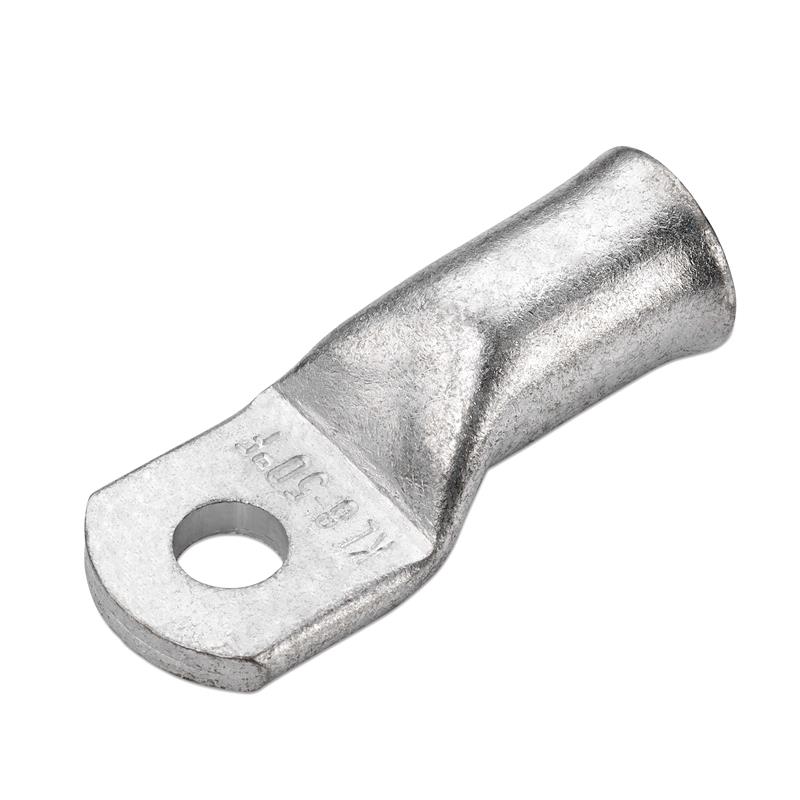

Merkmale:

• Gesamtquerschnitt: 10 - 300 mm²
• Material E-Cu gemäß EN 13 600
• Oberfläche galvanisch verzinnt
• für feindrähtige Leiter, DIN EN 60228 (z.B. VDE 0295 Klasse 5 und 6)
• auf Wunsch auch mit Sichtloch lieferbar

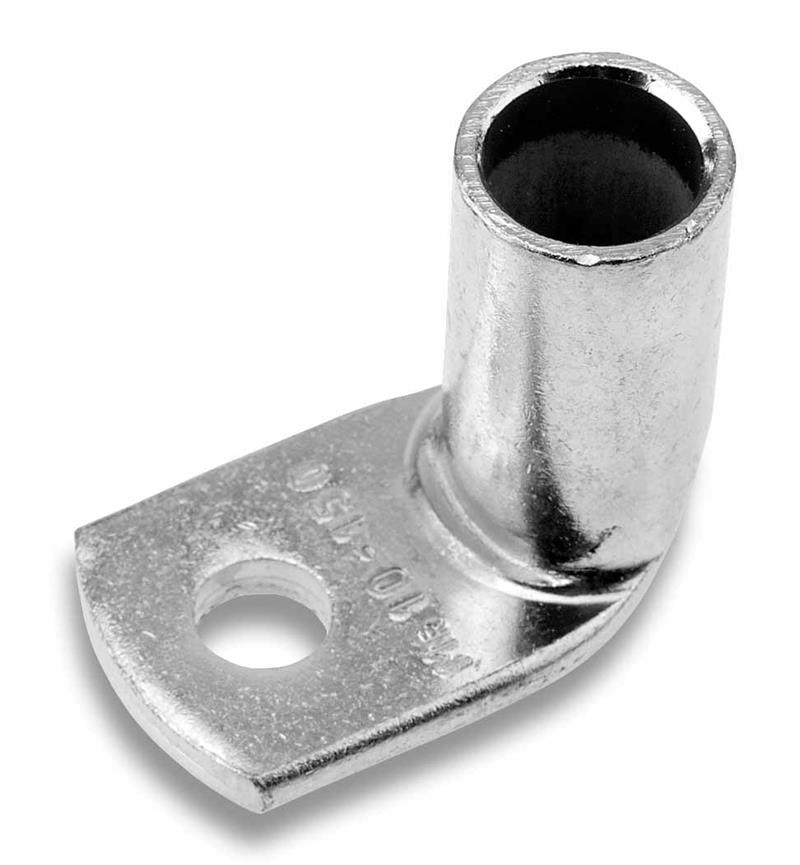

• auf Wunsch auch in 90° oder 45° gewinkelt lieferbar

Merkmale:

• Gesamtquerschnitt: 35 - 300 mm²
• Material E-CU gemäß EN 13 600
• Oberfläche galvanisch verzinnt
• für mehrdrähtige Rundleiter und rundgedrückte Sektorleiter
  gemäß VDE 0295 Klasse 2
• schmaler Flansch, für reduzierten Anschlußbereich

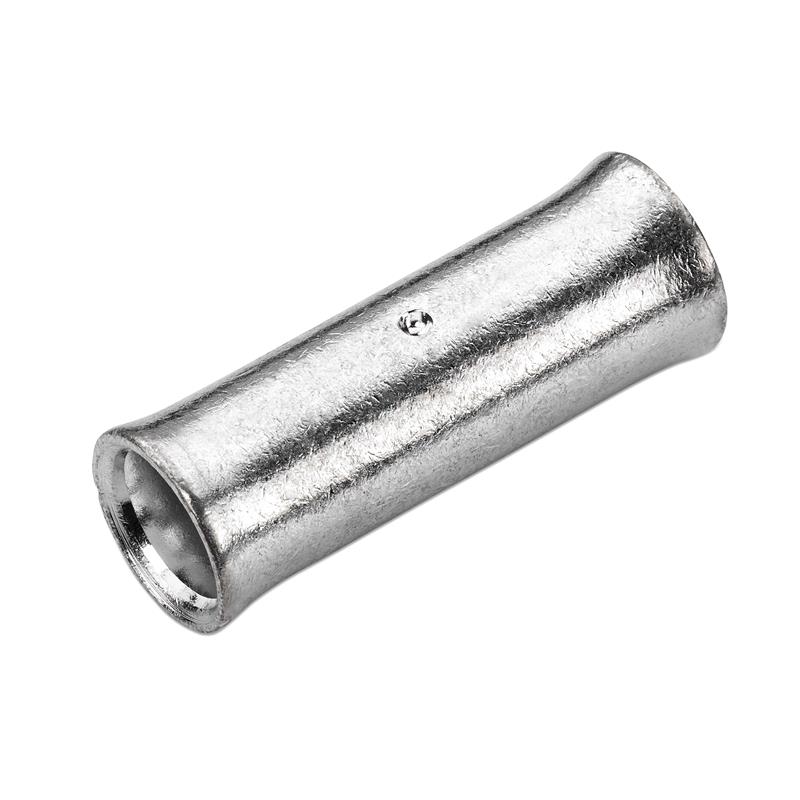

Mermale:

• Gesamtquerschnitt: 0,75 - 400 mm²
• Material E-Cu gemäß EN 13 600
• mit Mitteneindruck für eine genaue Kabeleinführung
• Oberfläche galvanisch verzinnt
• für mehrdrähtige Rundleiter und rundgedrückte Sektorleiter gemäß
  VDE 0295 Klasse 2
• auf Wunsch auch in blanker Ausführung lieferbar

Merkmale:

• Gesamtquerschnitt: 10 - 95 mm²
• Material E-CU gemäß EN 13 600
• Oberfläche galvanisch verzinnt
• für feindrähtige Leiter, DIN EN 60228 (z.B. VDE 0295 Klasse 5 und 6)
• mit Mitteneindruck für eine genaue Kabeleinführung

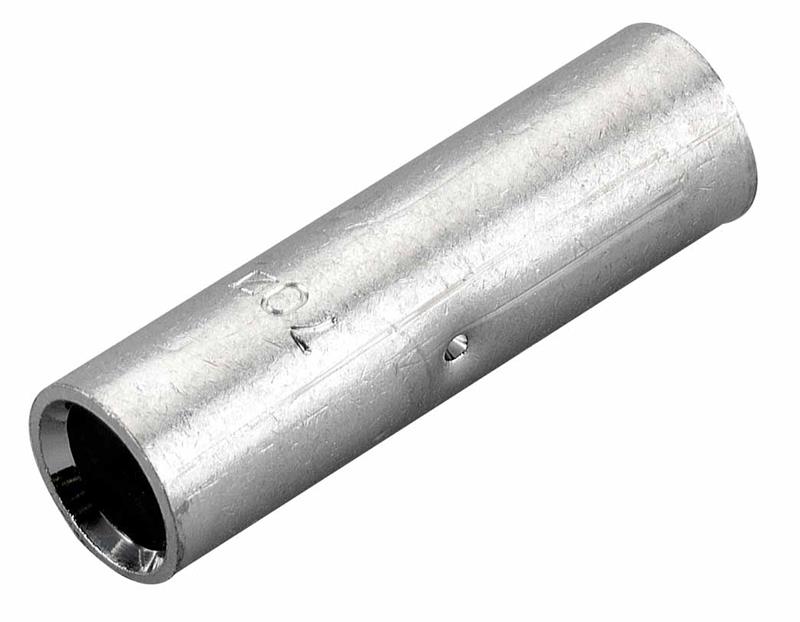

Merkmale:

• Gesamtquerschnitt: 1,5 - 300 mm²
• Material E-Cu gemäß EN 13 600
• zum Verbinden unterschiedlicher Kabelquerschnitte geeignet
• Oberfläche galvanisch verzinnt

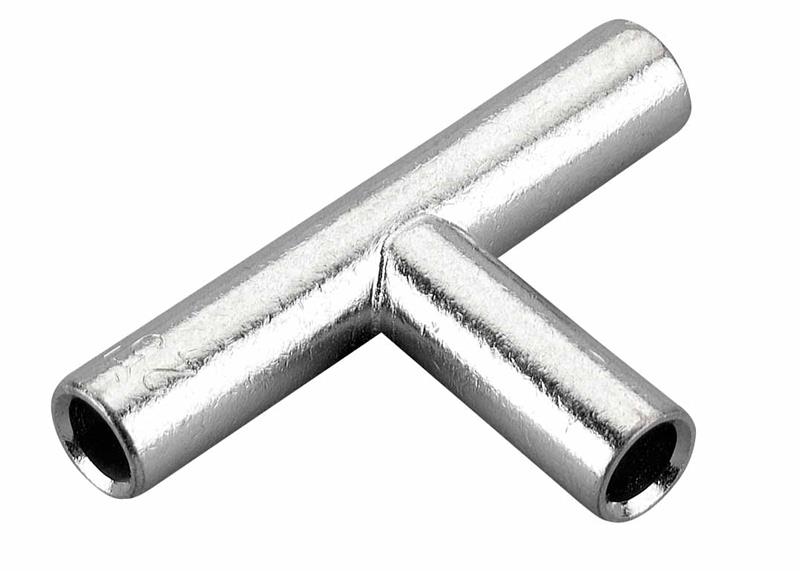

Merkmale:

• Gesamtquerschnitt: 1,5 - 95 mm²
• Material E-Cu gemäß EN 13 600
• Oberfläche galvanisch verzinnt
• für mehrdrähtige Rundleiter und rundgedrückte Sektorleiter gemäß
  VDE 0295 Klasse 2
• für Kabelabzweigungen geeignet
• auf Wunsch auch bis Querschnitt 240 mm² lieferbar

Merkmale:

• Gesamtquerschnitt: 16 - 400 mm²
• Material E-Cu  gemäß EN 13 600
• Nutzung mit CU-Rohrkabelschuhen Standardausführung
  zur sicheren Verpressung bei verdichteten Leitern
• Oberfläche galvanisch verzinnt
• für mehrdrähtige Rundleiter und rundgedrückte Sektorleiter gemäß
  VDE 0295 Klasse 2
• auf Wunsch auch in Sektorform (Hülsen müssen rundgedrückt werden) lieferbar,
  s. technische Information

Weitere Informationen und Ausführungen finden Sie in unserem Katalog "Kabelverbindungen".

Zum Beispiel:

• Rohrkabelschuhe aus V2A-Edelstahl
• Rohrkabelschuhe aus Reinnickel
